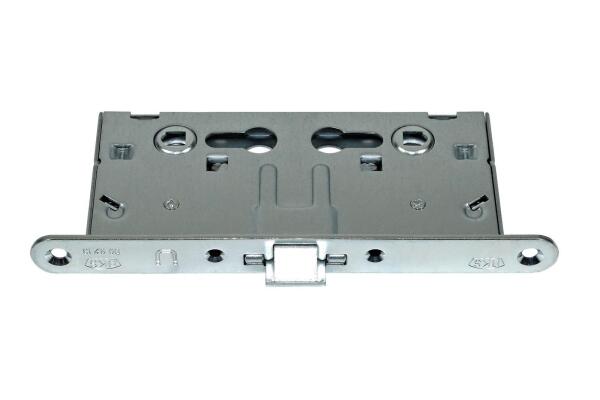

BKS FH-Schloss für PZ, DIN R/L, 65/72/9, Stulp: abgerundet, 24x3x235mm

BKS FH-Schloss für PZ, DIN R/L, 65/72/9, Stulp: abgerundet, 24x3x235mm

Artikelnummer: 210850/1_s
HAN: B-11250-00-U-2
Hersteller: BKS GmbH

Produkttypkategorie: Feuerschutztürschloss
Kategorietyp: Einsteckschloss
Schlossbohrung: Profilzylinderschloss
Dornmaß: 65mm
Entfernung: 72mm
Vierkant: 9mm
DIN Richtung: DIN Links/Rechts
Stulpform: abgerundet
Stulpbreite: 24mm
Stulphöhe: 235mm
Stulpstärke: 3mm
Falle: Metall
Riegel: Metall

Anschlagrichtung
Schlosstyp

16,15 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Tage innerhalb Deutschland

Stk

Beschreibung

BKS FH-Schloss für PZ, DIN R/L, 65/72/9, Stulp: abgerundet, 24x3x235mm

Hersteller: BKS GmbH

Herstellernummer: B-11250-00-U-2

Dieses Türschloss zählt zu der Produktkategorie Einfallen - Feuerschutztürschloss nach DIN 18251.

Lochung

Bei der Schlossbohrung oder auch Lochung genannt, handelt es sich um ein Profilzylinderschloss. Für dieses Schloss wird zur Verriegelung ein Profilzylinder benötigt.

Anschlagrichtung

Die Anschlagrichtung beschreibt , wo die Bänder an der Tür befestigt sind. Das Schloss hat eine umstellbare Falle und ist daher für Türen mit der Anschlagrichtung DIN Recht und DIN Links geeignet.

Dornmaß

Das Dornmaß wird von der mitte Vierkant Loch oder von der mitte der Schlossbohrung bis Vorderkante Stulp gemessen und hat bei diesem Schloss ein Maß von 65mm.

Entfernung

Die Entfernung beschreibt das Maß von mitte Vierkantloch bis mitte Schlossbohrung (beim Profilzylinderschloss mitte Kopf der Profilzylinderöffnung) und hat bei diesem Schloss einen Wert von 72mm.

Weitere Maße finden Sie in den Skizzen bei den einzelnen Produkten.

Schlossfalle (Falle) und Riegel

Die keilförmige Falle aus Metall hält die Tür im Schließblech, nachdem diese ins Schloss gefallen ist. Die Falle wird über eine Feder aus dem Schloss raus gedrückt. Zum öffnen der Tür wird die Falle über die Schlossnuss mit dem Türdrücker zurück gezogen. Der Riegel aus Metall verriegelt die Tür und wird mit dem Profilzylinder bedient.

Vierkant

In der Schlossnuss befindet sich ein Vierkantloch für den Vierkant, an dem die Türdrücker/Türgriffe befestigt werden. Beim betätigen der Türgriffe wird über den Vierkant und die Schlossnuss die Falle zurückgezogen, sodass die Tür geöffnet werden kann. Die Größe von dem Vierkantloch für den Türdrücker ist 9mm groß. Sollte der vorhandenen Vierkant kleiner als die Lochung sein, kann dies mit einer Ausgleichshülse ausgeglichen werden.

Weitere Hilfen zur Ermittlung der benötigten Daten und Erläuterungen finden Sie hier.

Stulp

Der Stulp ist das nach dem Einbau noch sichtbare Abschlussblech. Die Stulpform ist abgerundet. Die Höhe ist 235mm, die Breite hat 24mm und die Stärke des Blechs hat 3mm.
