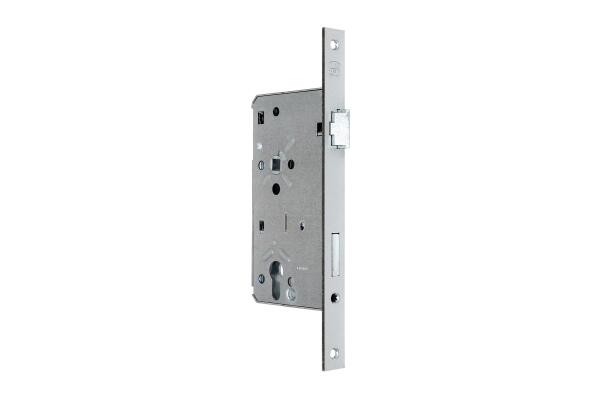

BKS Haustürschloss PZ, DIN Rechts, 65/92/10, Stulp: eckig, 24x3x280mm
Hersteller: BKS GmbH
Herstellernummer: B-00240-34-R-1
Dieses Türschloss zählt zu der Produktkategorie Haustürschloss nach DIN 18251.
Schlossbohrung/Lochung
Bei der Schlossbohrung oder auch Lochung genannt, handelt es sich um ein Profilzylinderschloss. Für dieses Schloss wird zur Verriegelung ein Profilzylinder benötigt.

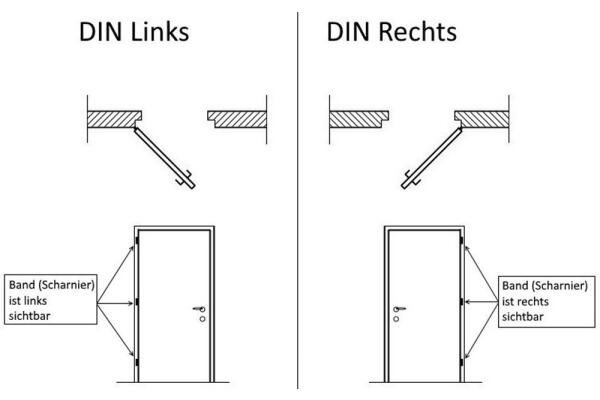

Anschlagrichtung
Die Anschlagrichtung beschreibt , wo die Scharniere an der Tür befestigt sind.
Die Anschlagrichtung ist DIN Rechts.
Dornmaß
Das Dornmaß wird von der mitte Vierkant Loch oder von der mitte der Schlossbohrung bis Vorderkante Stulp gemessen und hat bei diesem Schloss ein Maß von 65mm.
Entfernung
Die Entfernung beschreibt das Maß von mitte Vierkantloch bis mitte Schlossbohrung (beim Profilzylinderschloss mitte Kopf der Profilzylinderöffnung) und hat bei diesem Schloss einen Wert von 92mm.
Weitere Maße finden Sie in den Skizzen bei den einzelnen Produkten.
Schlossfalle (Falle) und Riegel
Die keilförmige Falle aus Zinkdruckguss hält die Tür im Schließblech, nachdem diese ins Schloss gefallen ist. Die Falle wird über eine Feder aus dem Schloss raus gedrückt. Zum öffnen der Tür wird die Falle über die Schlossnuss mit dem Türdrücker zurück gezogen.
Der Riegel aus Zinkdruckguss verriegelt die Tür und wird mit dem Profilzylinder bedient.
Vierkant
In der Schlossnuss befindet sich ein Vierkantloch für den Vierkant, an dem die Türdrücker/Türgriffe befestigt werden. Beim betätigen der Türgriffe wird über den Vierkant und die Schlossnuss die Falle zurückgezogen, sodass die Tür geöffnet werden kann.
Die Größe von dem Vierkantloch für den Türdrücker ist 10mm groß. Sollte der vorhandenen Vierkant kleiner als die Lochung sein, kann dies mit einer Ausgleichshülse ausgeglichen werden.
Funktion
Dieses Schloss ist mit einer Wechselfunktion, d.h. das die Tür von aussen ohne Drücker geöffnet werden kann. In diesem Fall wird mit dem Schlüssel der Riegel und auch die Falle zurückgezogen.
Weitere Hilfen zur Ermittlung der benötigten Daten und Erläuterungen finden Sie hier.

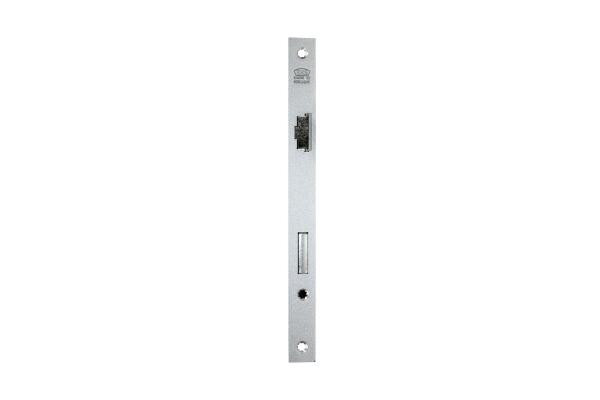

Stulp
Der Stulp ist das nach dem Einbau noch sichtbare Abschlussblech. Die Stulpform ist eckig. Die Höhe ist 280mm, die Breite hat 24mm und die Stärke des Blechs hat 3mm.
