BKS Panikschloss B 1201 PZ DL , 55/72/9 , 20x235x3 , DL, Umschaltfunktion B
Hersteller: BKS GmbH
Herstellernummer: B-12010-B1-L-2
Dieses Türschloss zählt zu der Produktkategorie Panikschloss nach EN 179/1125.
Lochung
Die Lochung/Schlossbohrung ist für einen Profilzylinder.
Anschlagrichtung / DIN Richtung
Die Anschlagrichtung beschreibt , wo die Bänder an der Tür befestigt sind.
Die Anschlagrichtung ist DIN Links.
Dornmaß
Das Dornmaß wird von der mitte der Lochung bis Vorderkante Stulp gemessen und hat bei diesem Schloss ein Maß von 55mm.
Entfernung
Die Entfernung beschreibt das Maß von mitte Vierkantloch bis mitte Schlossbohrung (beim Profilzylinderschloss mitte Kopf der Profilzylinderöffnung) und hat bei diesem Schloss einen Wert von 72mm.

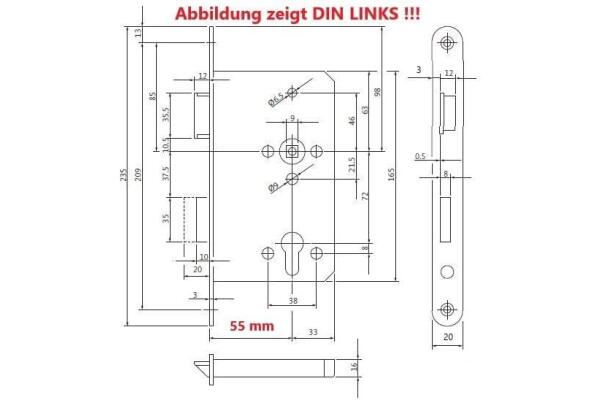

Weitere Maße finden Sie in den Skizzen bei den einzelnen Produkten.
Schlossfalle (Falle) und Riegel
Die keilförmige Falle aus verzinktem Stahl hält die Tür im Schließblech, nachdem diese ins Schloss gefallen ist. Die Falle wird über eine Feder aus dem Schloss raus gedrückt. Zum öffnen der Tür wird die Falle über die Schlossnuss mit dem Türdrücker zurück gezogen.
Der Riegel aus verzinktem Stahl verriegelt die Tür und wird mit dem Profilzylinder bedient.
Vierkant
In der Schlossnuss befindet sich ein Vierkantloch für den Vierkant, an dem die Türdrücker/Türgriffe befestigt werden. Beim betätigen der Türgriffe wird über den Vierkant und die Schlossnuss die Falle zurückgezogen, sodass die Tür geöffnet werden kann.
Die Größe von dem Vierkantloch für den Türdrücker ist 9mm groß. Sollte der vorhandenen Vierkant kleiner als die Lochung sein, kann dies mit einer Ausgleichshülse ausgeglichen werden.
Funktion
Dieses Schloss ist mit einer Panik-Umschaltfunktion B ausgestattet. Bei der Umschaltfunktion B kann die Tür auch im verriegelten Zustand von innen über den Türdrücker geöffnet werden. Von aussen befindet sich der Drücker bei verriegelter Tür in der Leerlauffunktion. Weitere Informationen zu den verschiedenen Panikfunktionen finden Sie hier.
Weitere Hilfen zur Ermittlung der benötigten Daten und Erläuterungen finden Sie hier.

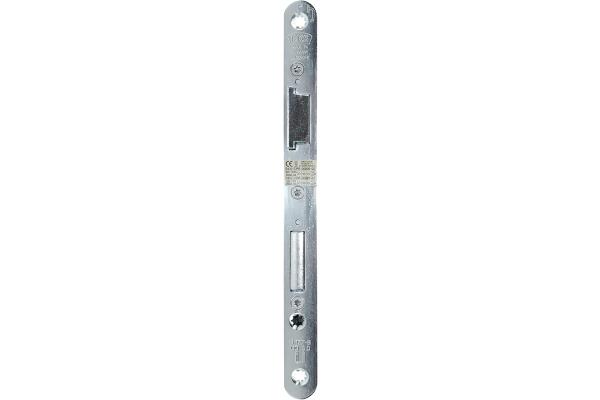

Stulp
Der Stulp ist das nach dem Einbau noch sichtbare Abschlussblech. Die Stulpform ist abgerundet. Die Höhe ist 235mm, die Breite hat 20mm und die Stärke des Blechs hat 3mm.
