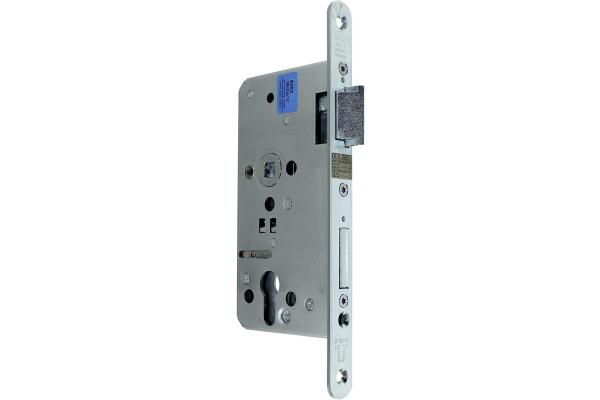

BKS Panikschloss B 1201 PZ DR , 65/72/9 , 20x235x3 , DR, Wechselfunktion E
Hersteller: BKS GmbH
Herstellernummer: B-12010-04-R-2
Dieses Einsteckschloss gehört zu der Produktkategorie Panikschloss nach EN 179/1125.
Schlossbohrung
Die Lochung/Schlossbohrung ist für einen Profilzylinder.
DIN Richtung
Die Anschlagrichtung beschreibt , wo die Bänder an der Tür befestigt sind. Dieses Schloss ist für eine Tür mit der Anschlagrichtung DIN Rechts. Wenn Sie vor der Tür stehen, sodass Sie die Bänder/Scharniere sehen können, befinden sich die Bänder auf der rechten Seite der Tür.
Dornmaß
Das Dornmaß wird von der mitte Vierkant Loch bis Vorderkante Stulp gemessen und hat bei diesem Schloss ein Maß von 65mm.
Entfernung
Die Entfernung beschreibt das Maß von mitte Vierkantloch bis mitte Schlossbohrung (beim Profilzylinderschloss mitte Kopf der Profilzylinderöffnung) und hat bei diesem Schloss einen Wert von 72mm.
Weitere Maße finden Sie in den Skizzen bei den einzelnen Produkten.
Schlossfalle (Falle) und Riegel
Die keilförmige Falle aus verzinktem Stahl hält die Tür im Schließblech, nachdem diese ins Schloss gefallen ist. Die Falle wird über eine Feder aus dem Schloss raus gedrückt. Zum öffnen der Tür wird die Falle über die Schlossnuss mit dem Türdrücker zurück gezogen. Der Riegel aus verzinktem Stahl verriegelt die Tür und wird mit dem Profilzylinder bedient.
Vierkant
In der Schlossnuss befindet sich ein Vierkantloch für den Vierkant, an dem die Türdrücker/Türgriffe befestigt werden. Beim betätigen der Türgriffe wird über den Vierkant und die Schlossnuss die Falle zurückgezogen, sodass die Tür geöffnet werden kann. Die Größe von dem Vierkantloch für den Türdrücker ist 9mm groß. Sollte der vorhandenen Vierkant kleiner als die Lochung sein, kann dies mit einer Ausgleichshülse ausgeglichen werden.
Funktion

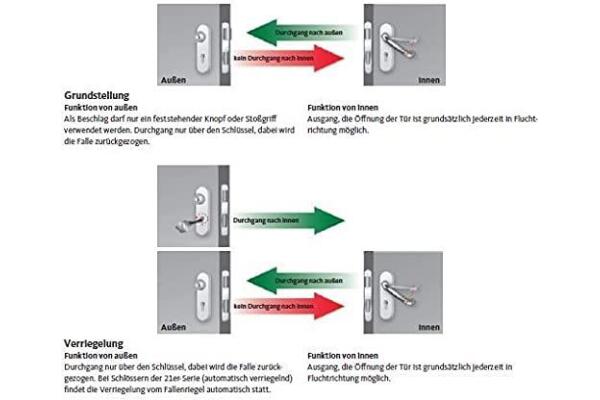

Dieses Schloss ist mit einer Panik-Wechselfunktion E ausgestattet. Bei der Wechselfunktion E kann die Tür auch im verriegelten Zustand von innen über den Türdrücker geöffnet werden. Weitere Informationen zu den verschiedenen Panikfunktionen finden Sie hier.
Weitere Hilfen zur Ermittlung der benötigten Daten und Erläuterungen finden Sie hier.
Stulp
Der Stulp ist das nach dem Einbau noch sichtbare Abschlussblech. Die Stulpform ist abgerundet. Die Höhe ist 235mm, die Breite hat 20mm und die Stärke des Blechs hat 3mm.
